合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 溫度、截?cái)喟霃健⒛M分子數(shù)對(duì)水汽液界面特性的影響規(guī)律（二）
> 表面活性劑在除草劑噴霧助劑中應(yīng)用及主要增效機(jī)制
> 面向高效環(huán)保滅火劑的界面張力最小化：短鏈氟碳復(fù)配體系的設(shè)計(jì)與解析（三）
> 液體表面張力受力分析圖：原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 鼠李糖脂生物表面活性劑在液-固界面上的潤(rùn)濕改性微觀機(jī)制研究（二）
> 誘導(dǎo)期測(cè)定法研究NaCl的添加對(duì)碳酸鋰固-液界面張力等成核動(dòng)力學(xué)參數(shù)影響——實(shí)驗(yàn)部分
> LiF-CaF?-Yb?O?熔鹽體系表面張力的測(cè)定及其對(duì)Ni-Yb合金電解的指導(dǎo)意義（一）
> DEAE-瓊脂糖LB膜的制備方法、最佳成膜濃度及表面電勢(shì)測(cè)定
> 新煙堿類殺蟲(chóng)劑發(fā)展概述
> 基于界面張力和表面張力測(cè)試評(píng)估商用UV油墨對(duì)不同承印紙張的表面浸潤(rùn)性差異（三）
推薦新聞Info
-
> 表面張力修正系數(shù)與蒸汽進(jìn)口參數(shù)的相關(guān)性
> 表面張力修正系數(shù)與蒸汽膨脹速率的相關(guān)性
> 蒸汽自發(fā)凝結(jié)數(shù)值模擬中液滴表面張力修正系數(shù)的確定方法（一）
> 融合小波分析的神經(jīng)網(wǎng)絡(luò)模型在CO?-水界面張力預(yù)測(cè)中的優(yōu)勢(shì)與應(yīng)用
> 表面張力——高精度玩具圖案轉(zhuǎn)印的“隱形基石”
> 表面張力均衡在除塵濾袋中的關(guān)鍵作用與革新
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（四）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（三）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（二）
> 超低界面張力下重油-水兩相垂直流動(dòng)型態(tài)實(shí)驗(yàn)研究與圖版預(yù)測(cè)（一）
中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測(cè)定及應(yīng)用效果（三）
來(lái)源：兵工學(xué)報(bào) 瀏覽 1291 次 發(fā)布時(shí)間:2025-06-13
2.2 NPBA與HMX界面作用的實(shí)驗(yàn)結(jié)果
2.2.1 NPBA與HMX的粘附功和界面張力
采用動(dòng)態(tài)接觸角測(cè)試儀的Wilhelmy吊片法和Modified washburn法，分別測(cè)試了合成的3種NPBA和HMX在不同液體中的接觸角θ，結(jié)果見(jiàn)表3.
表3 NPBA和HMX在不同液體中的接觸角
由表3中測(cè)試結(jié)果，應(yīng)用Owens-Wendt-Rabel-Kaelble(OWRK)表面張力計(jì)算方法，分別擬合得到3種NPBA和HMX的表面張力γ、極性分量γp和非極性分量γd(結(jié)果見(jiàn)表4)，計(jì)算公式如下：

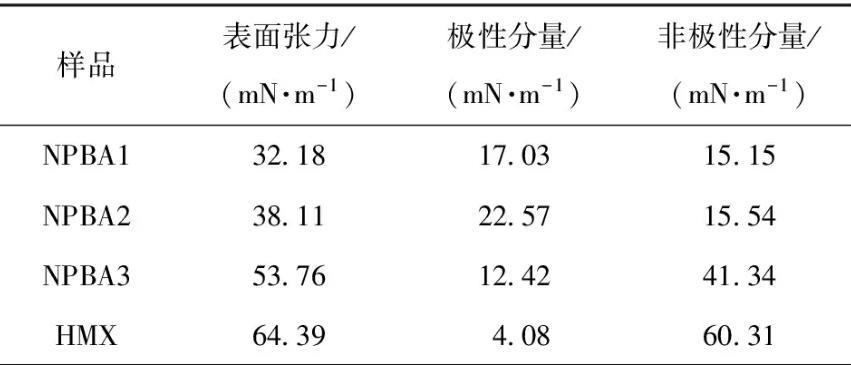

表4 NPBA和HMX的表面張力

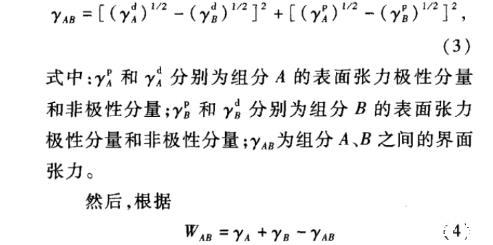

由表4中測(cè)試結(jié)果，計(jì)算得到3種NPBA分別與HMX之間的界面張力γAB為
計(jì)算得到3種NPBA分別與HMX之間的粘附功WAB.界面張力和粘附功計(jì)算結(jié)果見(jiàn)表5.

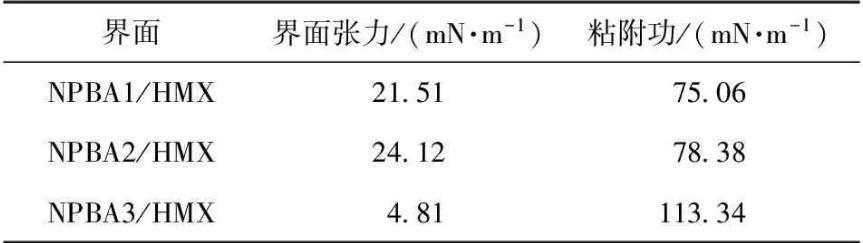

表5 NPBA與HMX之間的界面張力和粘附功
由表5可知，NPBA3與HMX的粘附功最大(113.34 mN/m)，且界面張力最小(4.81 mN/m)，表明3種NPBA中NPBA3與HMX的浸潤(rùn)性(粘結(jié)性)最好，且外力破壞粘接界面需做的功(粘結(jié)強(qiáng)度)最大。與NPBA1相比，雖然NPBA2與HMX的粘附功相對(duì)較大(分別為75.06 mN/m和78.38 mN/m)，但其界面張力相對(duì)也大(分別為21.51 mN/m和24.12 mN/m)，表明NPBA2與HMX的粘結(jié)強(qiáng)度大于NPBA1，但浸潤(rùn)性略弱。
從上述實(shí)驗(yàn)結(jié)果可知，用—COOCH2CH2OH基團(tuán)取代—COOCH3基團(tuán)(用HEA取代MA鏈節(jié))，或增加—CN基團(tuán)數(shù)量(增加AN鏈節(jié))，NPBA更容易吸附于HMX顆粒表面，增強(qiáng)了二者間的粘結(jié)性；同時(shí)，增加—CN基團(tuán)數(shù)量，或用—COOCH3基團(tuán)取代—COOCH2CH2OH基團(tuán)，有利于NPBA在HMX顆粒表面浸潤(rùn)和鋪展，增強(qiáng)了二者間的親和性。
2.2.2 NPBA對(duì)推進(jìn)劑力學(xué)性能的影響
分別在-40℃、20℃、50℃溫度條件下，采用單向拉伸實(shí)驗(yàn)得到了含與不含NPBA推進(jìn)劑的最大拉伸強(qiáng)度σm和最大伸長(zhǎng)率εm，其結(jié)果見(jiàn)表6.
由表6可知，加入NPBA后，推進(jìn)劑的強(qiáng)度得到不同程度的提高，表明3種NPBA均有效吸附于HMX顆粒表面，并與固化劑發(fā)生交聯(lián)反應(yīng)，從而顯著提高了推進(jìn)劑的強(qiáng)度。3種NPBA中，NPBA3提高推進(jìn)劑強(qiáng)度的程度最為顯著，NPBA2次之，NPBA1再次，與粘附功的大小次序一致。
此外，比較表6中的伸長(zhǎng)率數(shù)據(jù)可知，相對(duì)于NPBA1和NPBA3，—OH基團(tuán)數(shù)量最多的NPBA2提高推進(jìn)劑伸長(zhǎng)率的程度最小，原因可能是—OH基團(tuán)數(shù)量過(guò)多導(dǎo)致鍵合劑與粘結(jié)劑過(guò)度交聯(lián)，反而對(duì)推進(jìn)劑的伸長(zhǎng)率造成不利影響。

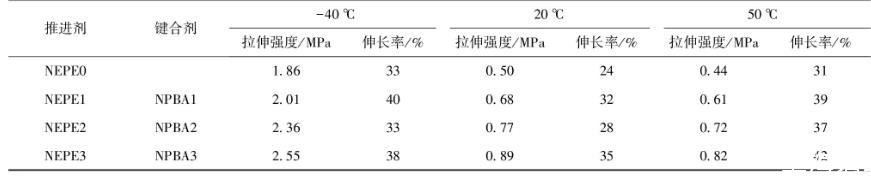

表6 NPBA對(duì)推進(jìn)劑力學(xué)性能的影響
上述實(shí)驗(yàn)結(jié)果與2.1節(jié)中模擬結(jié)果相符，結(jié)合能與粘附功之間存在對(duì)應(yīng)關(guān)系，即NPBA與HMX的結(jié)合能越大其粘結(jié)性能越好，增加推進(jìn)劑強(qiáng)度的效果越好。
3結(jié)論
1)HMX與NPBA界面原子間存在近程、遠(yuǎn)程范德華力和氫鍵作用力，這些作用力的強(qiáng)弱與—CN基團(tuán)的數(shù)量、—COOCH2CH2OH基團(tuán)的數(shù)量及其空間位阻作用有關(guān)。
2)NPBA與HMX的粘附功與結(jié)合能之間存在對(duì)應(yīng)關(guān)系，即二者間的粘附功越大其結(jié)合能越大；用—COOCH2CH2OH基團(tuán)取代—COOCH3基團(tuán)，或增加—CN基團(tuán)數(shù)量，整體上增強(qiáng)了NPBA與HMX晶體的界面作用力，使復(fù)合體系結(jié)合能增加，推進(jìn)劑強(qiáng)度增大。
3)本文采用的MD模擬方法對(duì)于研究NPBA與HMX之間的界面作用具有較高的準(zhǔn)確度，可用于指導(dǎo)NPBA分子設(shè)計(jì)。
