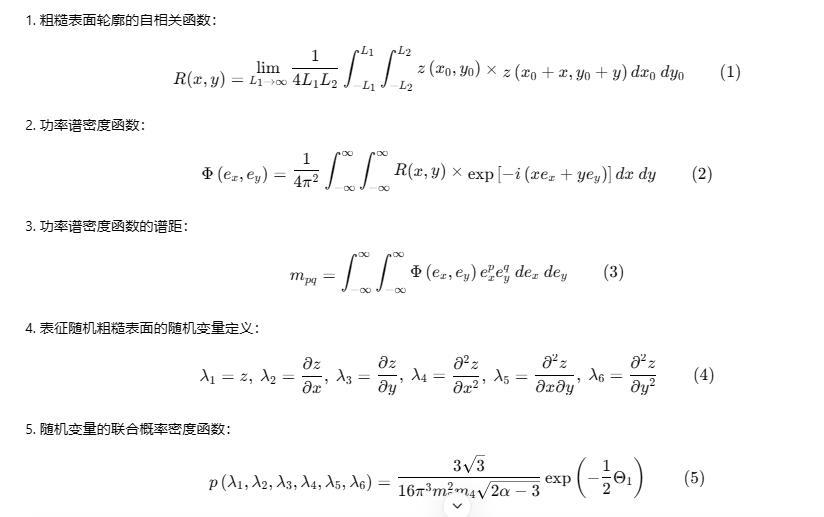

根據(jù)文獻(xiàn)可知，粗糙表面輪廓的自相關(guān)函數(shù)可表示為

式中，取樣長度分別為2L1、2L2。

通過對式(1)進(jìn)行傅里葉變換獲得隨機(jī)過程模型中的功率譜密度函數(shù)為

式中：i為虛數(shù)；ex和ey分別為x和y方向上的波峰數(shù)。功率譜密度函數(shù)的譜距為

對于一個各向同性的粗糙表面，有mp0=m0p=mp，mp為粗糙表面輪廓在任意方向上的譜距。其中，零階譜距m00=m0=σ2，σ為表面粗糙度的標(biāo)準(zhǔn)偏差。

用隨機(jī)變量(λ1, λ2, λ3, λ4, λ5, λ6)表征隨機(jī)粗糙表面，各變量定義如下

Nayak推導(dǎo)出了關(guān)于這些隨機(jī)變量的聯(lián)合概率密度函數(shù)為

Θ? = (2C?(α)λ?2)/m? + (9(λ?2+λ?2))/(4m?)[C?(α)-1/(2α-3)] + (3λ?2)/m? + (3C?(α)λ?(λ?+λ?))/(α m?) - (3λ?λ?)/(2m?)[C?(α)-3/(2α-3)] + (λ?2+λ?2)/m?

式中：C?(α)=α/(2α-3), α=(m? m?)/m?2, m0、m2、m4分別為零階、二階、四階譜距，α(α>1.5)為粗糙表面輪廓的帶寬。

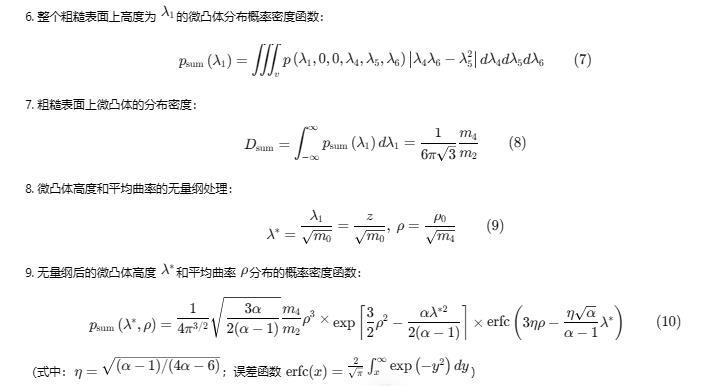

當(dāng)表面上任意一點(diǎn)z(x, y)為最大值點(diǎn)時，則有λ2=λ3=0, λ4<0, λ6<0, λ4λ6-λ52≥0。因此，整個粗糙表面上高度為λ1的微凸體分布概率密度函數(shù)為

式中：積分區(qū)域v內(nèi)有λ4<0, λ6<0, λ4λ6-λ52≥0，通過對psum(λ1)在(-∞,∞)上積分便可獲得粗糙表面上微凸體的分布密度

微凸體的平均曲率ρ0=sqrt(λ4λ6-λ52)，為了簡化分析，我們對微凸體的高度和平均曲率進(jìn)行無量綱處理

式中：λ*和ρ分別為無量綱后的微凸體高度與平均曲率。

p_sum(λ*, ρ) = 1/(4π^(3/2)) √(3α/(2(α-1))) (m?/m?) ρ3 * exp[ (3/2)ρ2 - (αλ*2)/(2(α-1)) ] * erfc( 3ηρ - (η√α)/(α-1) λ* )

式中：η=√[(α-1)/(4α-6)]；誤差函數(shù) erfc(x) = (2/√π) ∫_x^∞ exp(-y2) dy

根據(jù)Greenwood對Nayak隨機(jī)過程理論的擴(kuò)展，得到無量綱后的微凸體高度λ*和平均曲率ρ分布的概率密度函數(shù)為

2 單個微凸體的接觸模型

在研究表面張力對粗糙表面接觸特性的影響之前，需要先求解單個微凸體的計(jì)算模型。文獻(xiàn)研究表明即使在表面張力存在的情況下，單個彈性球體與一個剛性平面的接觸仍可等效為彈性半空間與單個剛性球體的接觸。因此，本文可將單個彈性球形微凸體與剛性平面的接觸等效為圖2所示的接觸模型。

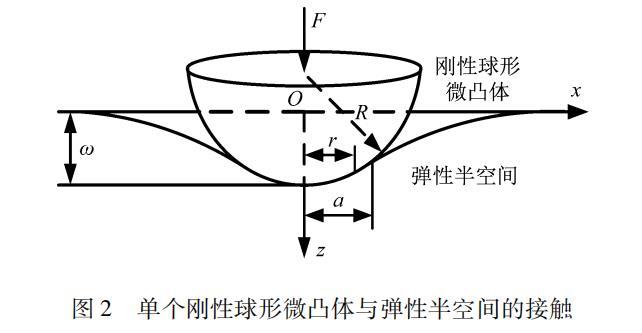

圖2 剛性球形微凸體與彈性半空間的接觸

從圖2可知，笛卡爾坐標(biāo)系(O-xyz)的坐標(biāo)原點(diǎn)O建立在剛性球形微凸體與彈性半空間最初的接觸點(diǎn)處。在法向載荷F的作用下，剛性微凸體與彈性半空間產(chǎn)生接觸，并形成了接觸半徑為a的圓形接觸區(qū)域，彈性半空間的壓入深度為ω。

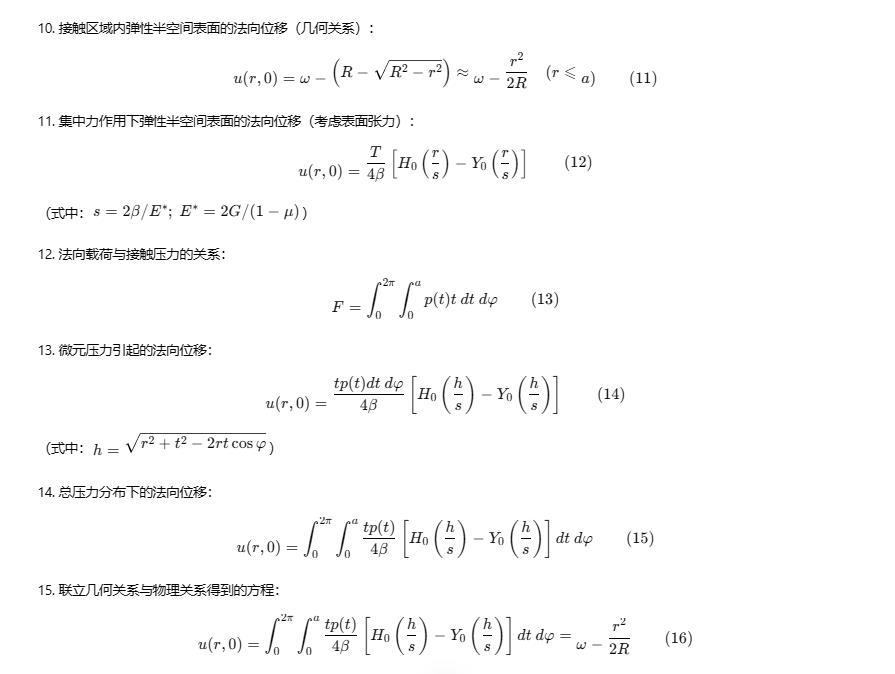

根據(jù)圖2的幾何關(guān)系，可得接觸區(qū)域內(nèi)彈性半空間表面的法向位移為

式中：a為真實(shí)接觸半徑；r為接觸區(qū)域內(nèi)任意一點(diǎn)到接觸中心的垂直距離。

Hajji考慮了表面張力的影響，求解了集中力作用下彈性半空間表面的法向位移為

式中：s=2β/E*; E*=2G/(1-μ); T為集中力；β為表面張力；E*為復(fù)合彈性模量；G和μ分別為彈性半空間的剪切模量與泊松比；H0與Y0分別為0階斯特魯夫函數(shù)和第二類0階的貝塞爾函數(shù)。

針對單個微凸體的接觸模型，采用極坐標(biāo)來表征接觸區(qū)域內(nèi)點(diǎn)的坐標(biāo)(t, φ)，t為任意一點(diǎn)到接觸中心的距離，φ為該點(diǎn)的極角。若記該點(diǎn)在載荷F作用下的接觸壓力為p(t)，則在整個接觸區(qū)域內(nèi)對p(t)進(jìn)行積分即可獲得總的接觸壓力，且法向載荷F與總的接觸壓力相等，于是有

將作用在接觸區(qū)域內(nèi)某一微元t d t dφ上的壓力視為集中力t p(t) d t dφ，則用此集中力代替式(12)中的T，即可獲得彈性半空間表面上任意點(diǎn)(r,0)的法向位移

式中：h=sqrt(r2+t2-2rt cosφ)，為壓力p(t)的作用點(diǎn)到點(diǎn)(r, 0)的距離。

為了獲得點(diǎn)(r,0)在總的壓力分布下的法向位移，則需要對式(14)在接觸區(qū)域內(nèi)進(jìn)行積分，即有

聯(lián)立式(11)與式(15)有

由式(16)可知，當(dāng)r=0時，彈性半空間的壓入深度ω可表示為
